Введение

В этой статье мы обсудим подробную схему подключения, монтажа проходных переключателей для освещения помещений, для чего нужны такие переключатели, отличия, выбор и другие нюансы для установки, подключения и ввода в эксплуатацию данного вида электро оборудования.
В проектировании электропроводки , много ходовое переключение является соединением двух или более электрических переключателей для управления электрической нагрузки (часто, но не всегда, освещение) более чем в одном месте. Например, это позволяет освещать прихожую, лестничную клетку или большую комнату, которую можно контролировать из нескольких мест. В то время как «обычный» выключатель света должен быть только одним полюсом, однократный (SPST), многоуровневое переключение требует использования переключателей с одним или несколькими дополнительными контактами, и между переключателями должны быть установлены два или более провода. Когда нагрузка управляется только из двух точек, используются одно полюсные переключатели с двойным броском (SPDT). Двухполюсные переключатели с двойным броском (DPDT) позволяют управлять тремя или несколькими место положениями.

Одинарные проходные переключатели

Во первых рассмотрим схему переключателей для одной лампы, схема приведена ниже на (рис.1). Отличие проходных переключателей от обычных выключателей незначительное, но есть. У обычных выключателей всего 2 контакта на один потребитель, а у проходных выключателей 3 контакта и обычными выключателями сделать управление люстрой или другим светом из нескольких мест не получится, обязательно нужно приобретать именно проходные переключатели, отличия от обычных вы найдете на (рис.2)

(рисунок-1)

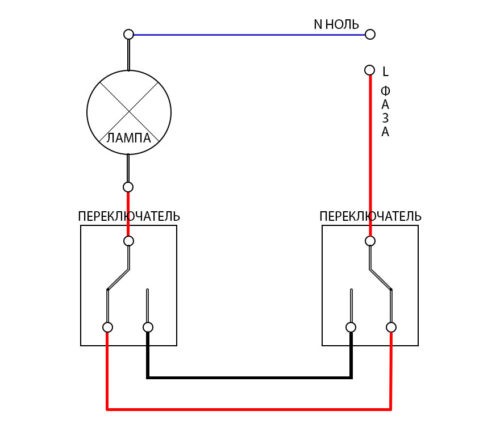

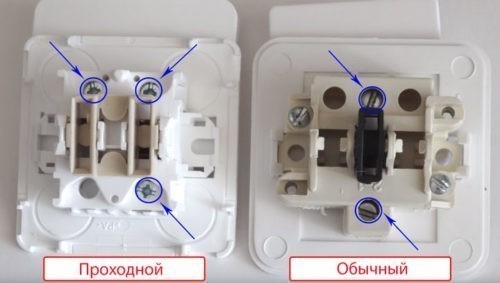

На (рисунке-1) изображен источник нагрузки лампа, два проходных переключателя и питание от переменного тока в 220v (l – фаза и N – ноль). Схема простая, понятно что если перемычка на первом переключателе находится в положении включено и ток идет на лампу, то на другом переключателе так же можно как выключить так и включить свет на потребителе. Еще может быть не одна включаемая лампа, а несколько, тогда нужно использовать двух или трех клавишные переключатели, схема остается аналогичной. На следующем (рисунке-2) Вы найдете отличия проходных переключателей от обычных выключателей.




(рисунок-2)

Если Вы планируете установку очень большого количества регулируемых светильников, то Вам лучше заранее составить схему подключения всех приборов, регуляторов, переключателей и автоматов, чтобы потом не возникли проблемы в помещении с пожароопасной обстановкой от неправильного подключения и монтажа электрооборудования.

Прокладку кабеля для освещения желательно производить медным проводом сечением не меньше 1,5 квадрата (ВВГнг) трех жильным, из них фаза, ноль и еще одна жила земля

Проходные переключатели с двумя клавишами

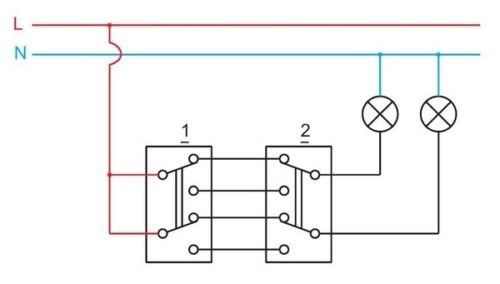

Как мы видим дальше на (рисунке-3) изображена схема двух раздельных переключателей, с двумя клавишами на каждом, которые раздельно могут включать и отключать два источника света, то есть с каждого переключателя можно будет включать или выключать раздельно два светильника.

(рисунок-3)

На схеме изображенной на (рисунке-3) видно, что приходит питание 220v переменного тока обозначенное буквами: L-фаза красной линией и N-ноль синей линией, на переключатели в разрыв всегда идет провод фазы, а ноль идет сразу на нагрузку, то есть лампу или другой световой потребитель.

(рисунок-4)

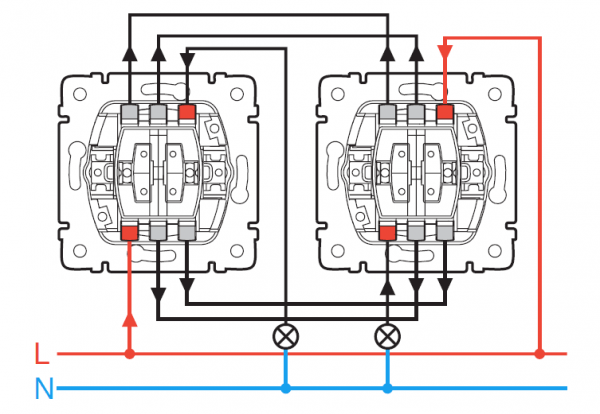

Более наглядная схема подключения переключателя с двумя клавишами изображена на (рисунке-4). На этом рисунке визуально видно как подключается проводами электрические переключатели между собой, нагрузка на схеме показана перечеркнутыми кружочками, питание приходит на L и N.

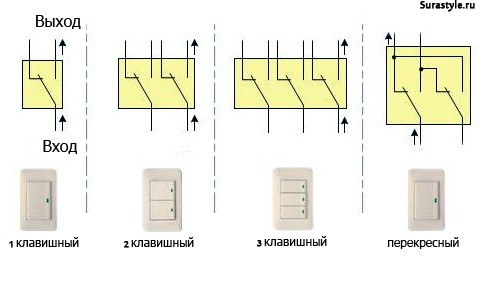

Виды переключателей и их контактная цепь

(рисунок-5)



Перекрёстный переключатель

Перекрестный или промежуточный переключатель используется в электромонтаже для управления освещением, вытяжкой или другими электрическими потребителями более чем из 3-х мест, для этого используется 2 проходных переключателя, а остальные будут промежуточными и их количество не ограниченно. Отличается такой переключатель от проходного или обычного выключателя количеством контактов подключения, у перекрестного их 4, а у проходного и обычного 3 и 2 контакта. Данный переключатель является связующим звеном между проходными переключателями и подключение проводов к перекрестному переключателю осуществляется в следующем порядке: две жилы от первого проходного переключателя подключается в первую пару клемм, а два провода, по схеме выходящих дальше (неважно на следующий перекрестный переключатель или на последний проходной), подключается ко второй паре клемм. Схема изображена подключения на рисунке-6.



(рисунок-6)
