Введение

Эта статья послужит хорошим помощником в строительстве кирпичных сооружений, тем кто недавно столкнулся со строительством сооружений из кирпича. Чтобы данная информация стала для вас более полезной необходимо понимание несложных терминов присущих кирпичной кладке, определение которых представлено ниже.

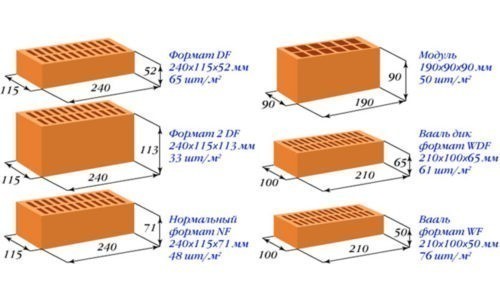

Размеры и количество кирпича в м²

Горизонтальный шов – шов между соседними горизонтальными рядами.

Вертикальный шов – шов, разделяющий боковые грани соприкасающихся кирпичей. Бывает поперечный и продольный.

Внутренняя верста – ряд кирпичной кладки, который выходит на внутреннюю поверхность.

Лицевая или наружная верста – ряд кладки, который выходит на внешнюю (фасадную) сторону.

Забутка – ряды, размещенные между внутренней и наружной верстами.

Ложковый ряд – ряд из кирпичей, которые к поверхности стены уложены ложками, т.е. длинными гранями.

Тычковый ряд – ряд из кирпичей, которые к поверхности стены уложены тычками, т.е. короткими гранями.

Система перевязки швов – определенный порядок чередования ложковых и тычковых рядов.

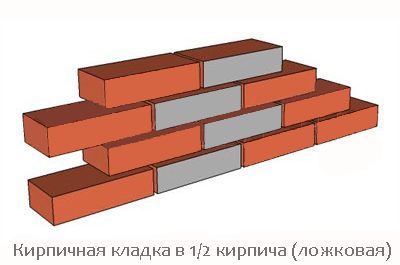

Ложковая кладка – кладка, при которой кирпич укладывается ложком наружу по отношению к лицевой поверхности стены.

Тычковая кладка – кладка, при которой кирпич кладется тычком наружу по отношению к лицевой стороне стены.

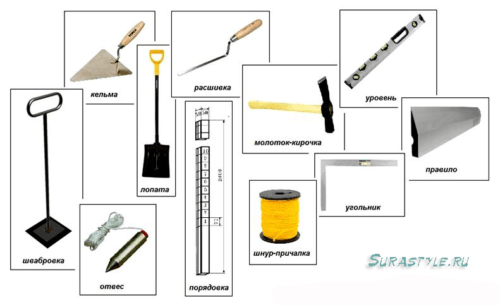

Необходимые инструменты

Кладку кирпича выполняют горизонтальными рядами. Кирпичи укладывают на раствор широкой гранью – постелью, существует способ кладки – кладка на ложок. Толщина кирпичной кладки равна общей толщине кирпичей в кладке + толщина раствора между кирпичами. Пример кладки в 2 кирпича: 250мм. + 10мм. + 250мм. = 510мм. Ширину вертикального шва в кирпичной кладке при планировании размеров принято считать равной 10 мм., но на практике это число варьируется от 8мм. до 12мм. Ширина кирпичной кладки должна быть кратна нечетному или четному числу половинок (1/2) кирпича.

Перевязка швов при кладке кирпича

В строительстве чаще всего используются следующие виды перевязки швов:

1. однорядная или цепная;
2. многорядная;
3. трехрядная.

Однорядная система (цепная)

Однорядная перевязка швов выполняется последовательным чередованием тычковых и ложковых рядов с соблюдением следующих правил:
Первый (нижний) и последний (верхний) ряды укладывают тычками. Продольные швы в смежных рядах сдвинуты на 1/2 (полкирпича) относительно друг друга, поперечные – на 1/4 (четверть кирпича). Кирпичи вышележащего ряда обязательно должны перекрывать вертикальные швы нижележащего ряда. При однорядной перевязке в процессе кладки понадобится большое число не полномерных кирпичей (чаще всего 3/4), рубка которых повлечет не только затраты труда, но и серьезные потери кирпича, что в итоге приведет к значительным финансовым вложениям. Необходимо помнить, что цепная система перевязки наиболее трудо затратная, но, несмотря на это, она и более прочная и надежная.

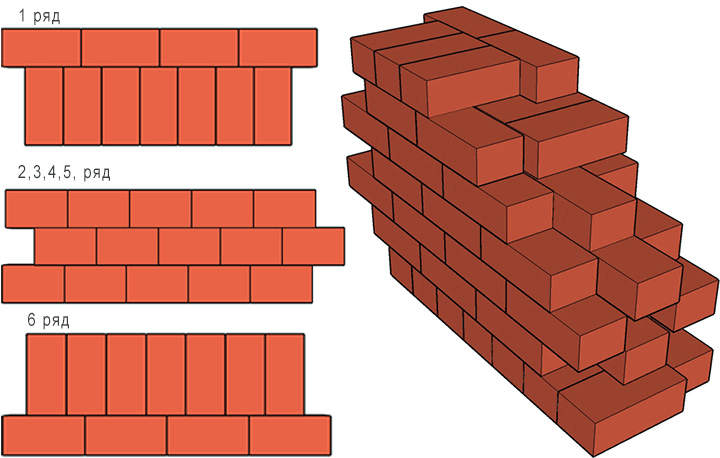

Многорядная система

Многорядная перевязка швов представляет собой кирпичную кладку, выложенную ложковыми рядами, которые по высоте через каждые 5-6 рядов перевязываются одним тычковым рядом. При данной системе перевязки необходимо соблюдать следующие правила: Первый, он же нижний ряд кладут тычками. Второй ряд – ложками.Третий, четвертый, пятый и шестой ложками с перевязкой швов в 1/2 (полкирпича). Делают это вне зависимости от толщины стены. По ширине стены вертикальные продольные швы кладки пяти рядов перевязывать не нужно. Тычки седьмого ряда перекрывают швы шестого ложкового ряда на 1/4 (четверть кирпича).

Достоинства многорядной системы перевязки:

нет необходимости в большом количестве не полномерного кирпича,
наиболее производительна, позволяет применять кирпичные половинки для кладки забутки, улучшает теплотехнические характеристики кладки (возникает это по причине повышенного термического сопротивления, расположенных на пути следования теплового потока, не перевязанных продольных швов пяти рядов).

Недостатки:

третье правило раз резки кирпичной кладки соблюдается не полностью;
прочность меньше чем при однорядной перевязке, нельзя использовать при кладке кирпичных столбов по причине неполной перевязки продольных швов.

Трехрядная система

Трехрядная система перевязки швов используется при кирпичной кладке узких простенков и столбов, ширина которых не превышает 1 м.

Основные виды перевязки швов

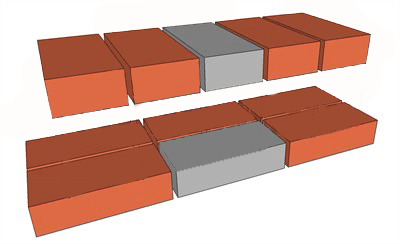

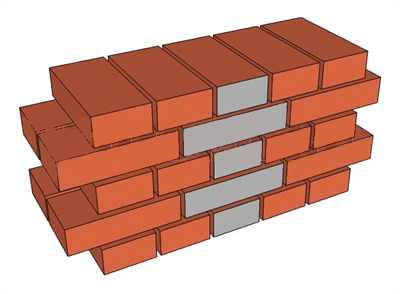

(Кладка в 1 кирпич – крестовая) – 1 вид

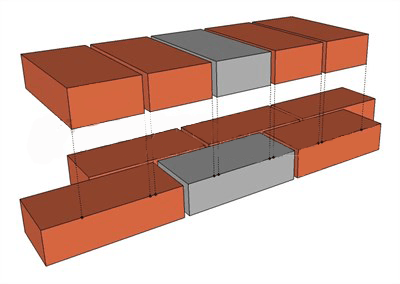

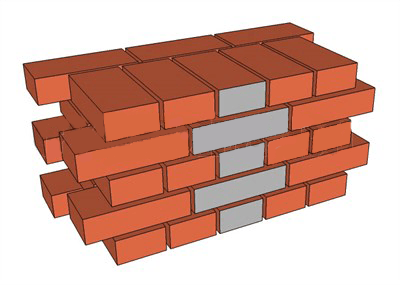

(Кладка в 1 кирпич – крестовая) – 2 вид

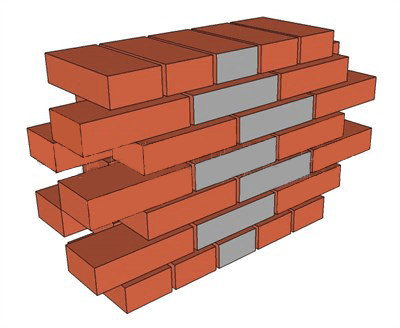

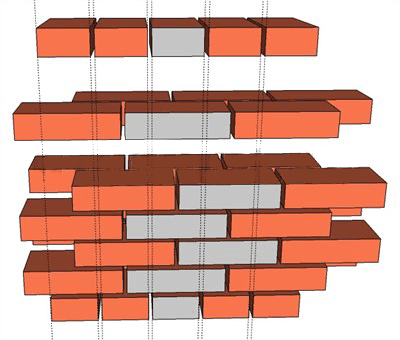

(Кладка в 1 кирпич многорядная)

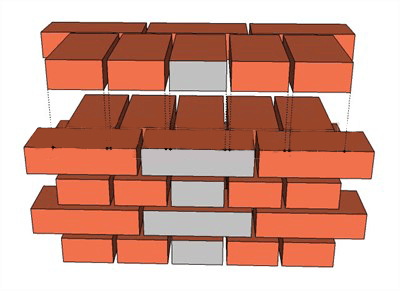

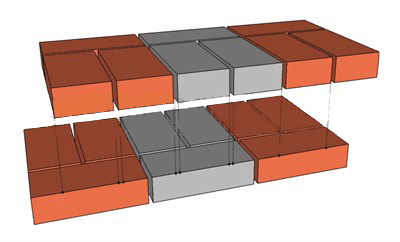

(Кладка в 1,5 кирпича) – вид 1

(Кладка в 1,5 кирпича) – вид 2

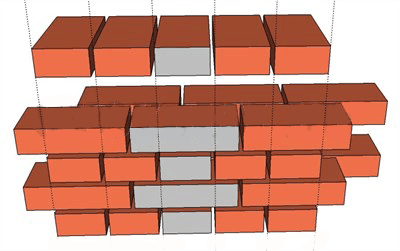

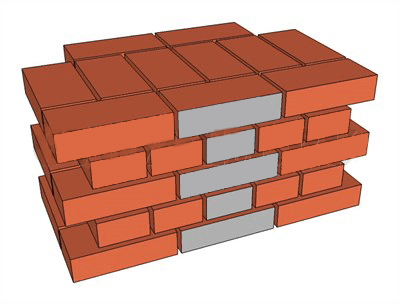

(Кладка в 2 кирпича)

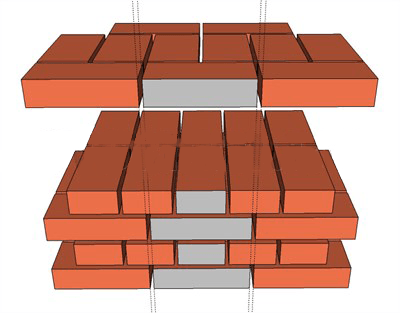

(Кладка в 2,5 кирпича)

Технология укладки кирпича

Перед тем, как начать кирпичную кладку по цоколю необходимо провести изоляцию. Для этого по периметру кладки под кирпич укладывают слой рубероида или другого изолирующего материала. При помощи уровня по углам цоколя кладут несколько рядов кирпича. На углы крепят порядовки с помощью скоб. Расстояние между делениями на порядовке составляет 77 мм (65 мм высота одинарного кирпича+12 мм высота раствора). По установленным порядовкам натягивают шнуры-причалки, которые помогают соблюсти прямолинейность и горизонтальность возводимых рядов кирпичной кладки. Шнур, желательно размещать через каждые 5 м, чтобы не допустить его провисания (если причалка натянута на 10 м, то через 5 м делают маяк в виде кирпичей для натяжения шнура). Шнур-причалка для внешних стены крепится по порядовкам, а для внутренней при помощи скоб. На кирпич, используя мастерок, кладут раствор, толщина в 30 мм и отступом от наружной части стены – 20 мм. Первый ряд кирпичной кладки – тычковый. Кирпич кладут способом «вприжим» или «вприсык».

Расшивка швов

Чтобы получить достаточное уплотнение раствора в швах, а также придать кирпичной кладке четкий рисунок с наружной стороны – применяется расшивка швов. В данном случае кладку кирпича выполняют с подрезкой раствора. Швам при расшивке придают следующие формы:

1. треугольную,
2. вогнутую,
3. выпуклую,
4. прямоугольную,
5. закругленную.

Так, например, для получения выпуклых швов используют расшивки вогнутой формы. Для получения более качественных швов и сокращения трудовых затрат швы кирпичной кладки расшивают до момента схватывания раствора, соблюдая следующую последовательность: щеткой или ветошью вытирают поверхность кирпичной кладки от растворных брызг, налипших на нее, расшивают вертикальные швы (3-4 ложка или 6-8 тычков),
расшивают горизонтальные швы. Если в дальнейшем Вы планируете штукатурить стены, то тогда кладку кирпича необходимо выполнять в пустошовку, т.е. раствор на 10-15 мм не доводить до поверхности стены. Данный метод позволит штукатурке прочно закрепиться на поверхности стены.



Двухсрезный шов                       Односрезный шов                       Вогнутый шов


Вподрезку                      Впустошовку                       Выпуклый шов
